1管链输送机简介

管链输送机又名管链式输送机，链管输送机，盘片输送机，环链输送机、拜肯管链输送机等。



2、管链组成部分

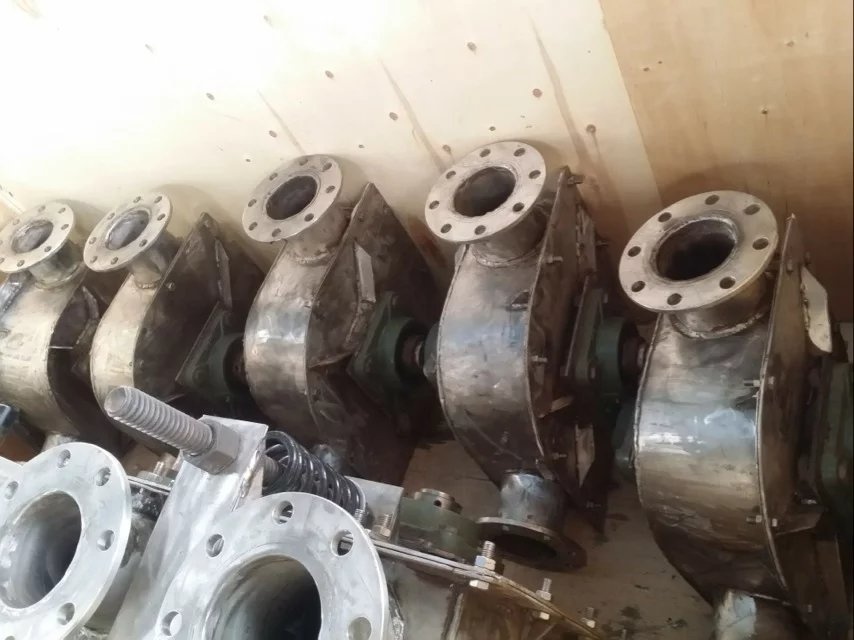

管链输送机包括主动箱（从动箱）、8齿链轮、电机减速机、带盘片的输送链条，输料管道。



3、管链输送机综述

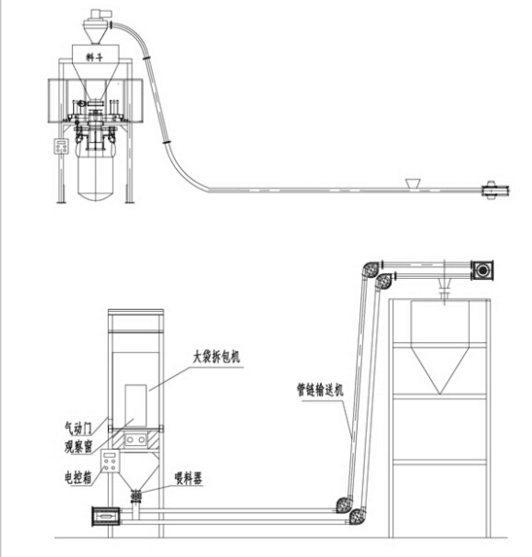

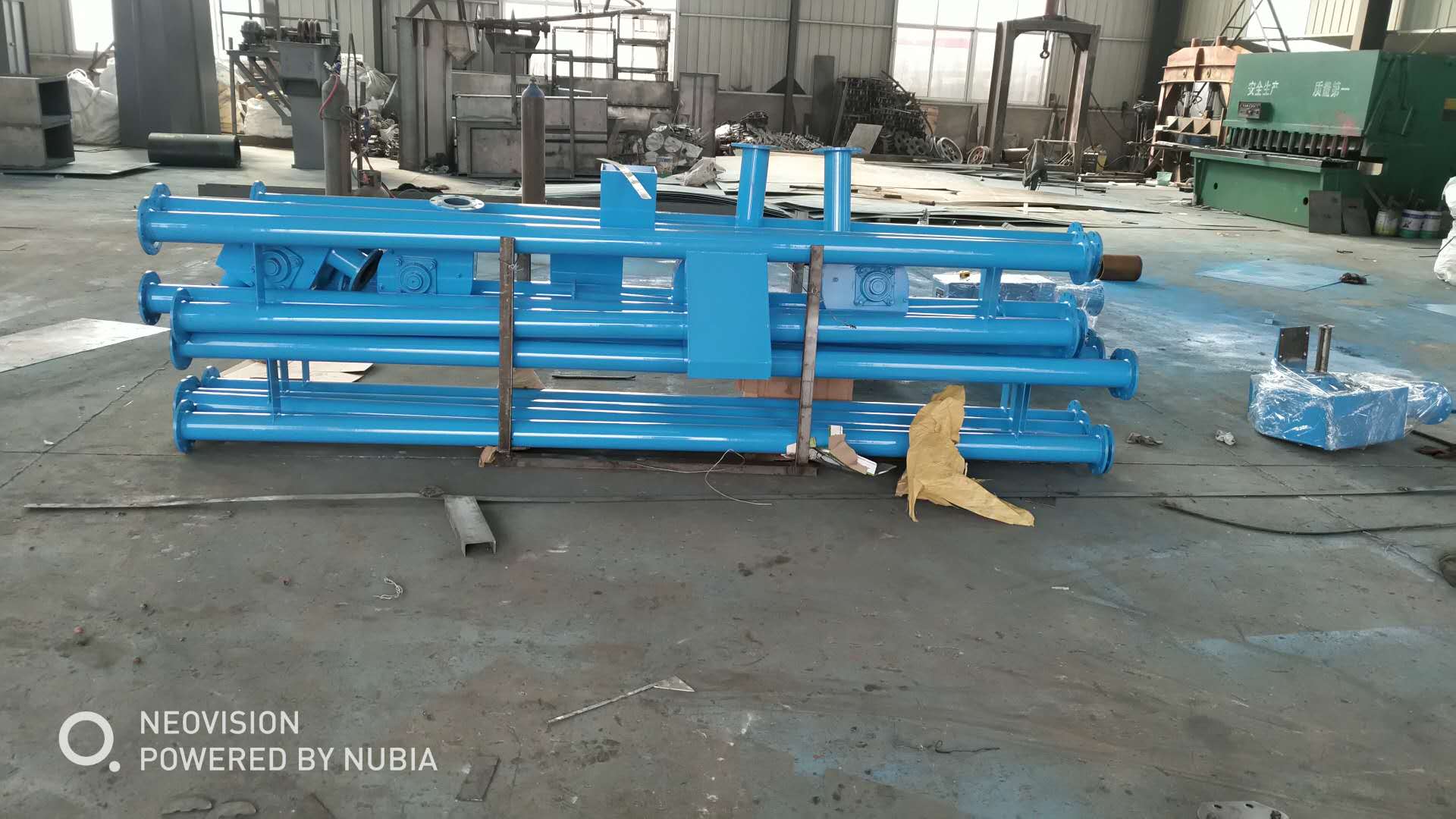

     管链输送机的主动箱（从动箱）两侧均设置有支管，支管与主动箱（从动箱）均相连通，8齿链轮安装于主动箱（从动箱）内，所述输料管通过法兰连接。输料管两端与主动箱（从动箱）两侧设置的支管分别相连通地对应连接，输送链穿过输料管和支管内孔与主动链轮相传动连接。所述输料管截面形状为圆形。所述输送链包含形状均为锚链状的水平链节和垂直链节，在垂直链节上固定地安装有盘片，该盘片为圆形。该输送机结构简单合理，且能在窄小及不规则空间中使用，广泛应用于物料的输送中。根据用户现场空间的要求不同，该管链输送机还能单独应用于水平、倾斜或垂直提升的场合，并能实现多个进料口或多个出料口的输送应用。在管道弯曲处，也可以设置换向链轮来进行链条换向。



　4.管链输送机优势：

1、山东新泰德诚机械管链输送机结构简单紧凑，可以水平、垂直、弯曲或三维布置。

2、根据用户现场使用情况，可以多口进料，多口出料，实现一套管链，多点投料，多点出料。

3、输送原料从进口到出口法兰之间一直处于密闭状态的，运输中能保证没有粉尘泄漏到环境中。

4、出口不必设置除尘器，简单排气即可，满足现代企业对环境保护的要求。

5、输送过程中可充氮气保护，满足易燃易爆粉粒体物料的输送要求。

6、输送原料沿着管子在两个盘片中间平滑向前输送，基本上没有摩擦， 所以物料破损少，缓慢的弯道输送使很少的物料会产生破碎。

7、山东新泰德诚机械管链输送机皆采用特殊定制的输送盘片 ,具有极低的磨擦系数、较高的耐磨性和的输送。

8、山东新泰德诚机械管链输送机都采用自主开发的计算程序，使得输送机的输送管道和弯头等不同的部位保持必要的静摩擦和拉紧力，为设计低噪声和低磨损的管链输送机提供高数据

供应管链机 管链输送机型号 多用途盘片输送机 管链输送机型号规格  供应管链机 管链输送机型号





管链输送机(含电机价格)

管链输送机型号 输送能力 M3/H 3米价格（元）每增加一米价格（元）每增加一个拐角价格增加

（元）

GL90 4 3600 1100 1900

GL110 8 4280 1260 1900

GL160 16 5600 1700 2500

GL220 28 6900 2200 3500

GL275 48 8100 2500 3700

GL325 60 11600 3300 3900

GL400 80 13700 3900 4600
